实验型冻干机 (FD 0.2--FD 1 m²)

实验型冻干机，又被誉为冰箱型冻干机；因其结构紧凑、移动方便、维护简单、公用工程需求少等优势，被广大实验室和研发型企业所推崇。

实验型冻干系统，更是将灌装机、冻干机和隔离器进行了有机的整合，使罐装、冻干和轧盖在一台设备内完成，不再是梦。更因为，此冻干系统可在D级背景环境下，生产符合GMP要求的无菌注射剂，其诞生后，使用量就成爆炸式增长。

以下特征在选择最适宜的实验室设备时可能是重要的。

冰冷凝器
  • 最大冷凝能力时冰厚度为10-15mm.
  • 能否墓室观察到冷凝器表面
  • 除霜方法（例如，电加热、热水、压缩机提供的热蒸汽）。如果必须检查冰中携带的某些成分（如香味，挥发性成分），则不能使用热空气或者热水。
搁板
  • 温控范围
  • 从X ℃ 降到Y ℃的冷却速率，和从Z ℃升至w ℃的加热速率
  • 当搁板无法冷却时，采用推荐的冷冻方法。
  • 所有搁板的温度均匀度，例如在主干燥时应控制在±1 ℃。
  • 搁板的平整度和光滑度。
  • 产品中的温度测量。
制冷压缩机
  • 风冷或水冷。
  • 最低工作温度
  • 冷却能力在高于最低温度5-10 ℃。
真空泵
  • 两级（推荐）带气镇（必须）。
  • 如果突然断电，位于真空泵和冷凝器之间的阀门可自动关闭
真空计
  • 如果提供了一个热传导式压力表（TM），还应要求提供一个电容式压力表（强力推荐）。
实验型冻干机 实验型冻干机 实验型冻干机

中试及工业生产冻干机 (FD-2~~FD-50 m²)

中式型冻干机主要用于中式放大、临床报批，是实验机型与工业生产机型的衔接机型，所以兼顾了两者的优点。工业生产冻干机，功能完善、产能灵活、大数据集中管理和能耗管理降低冻干成本。

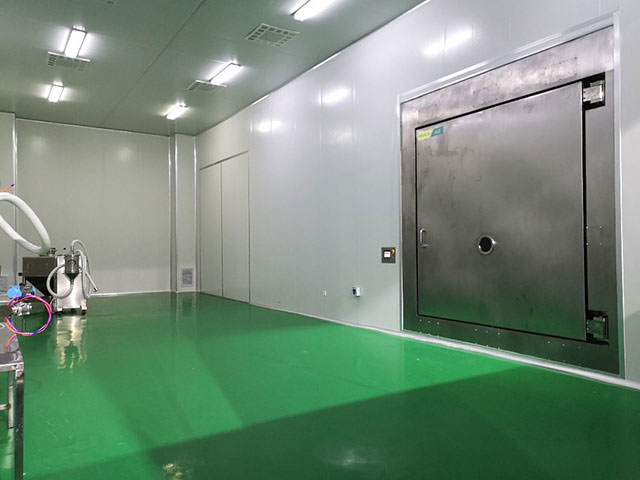

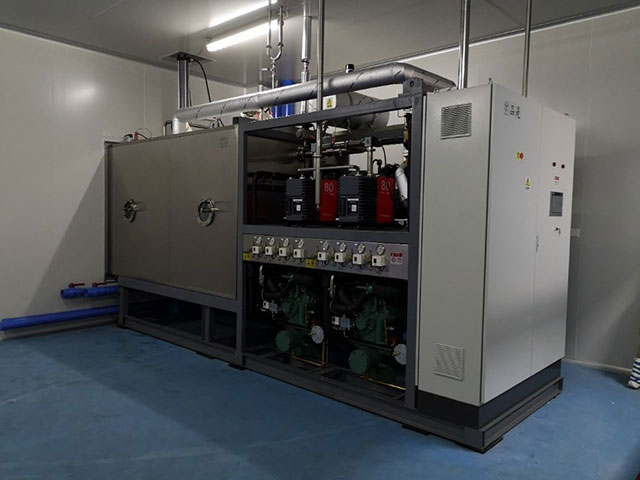

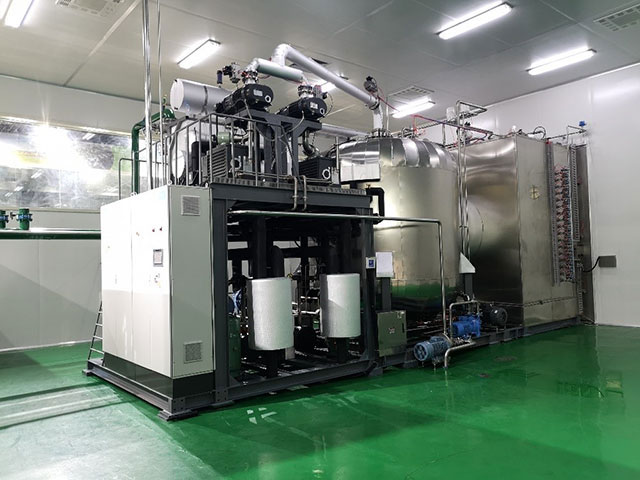

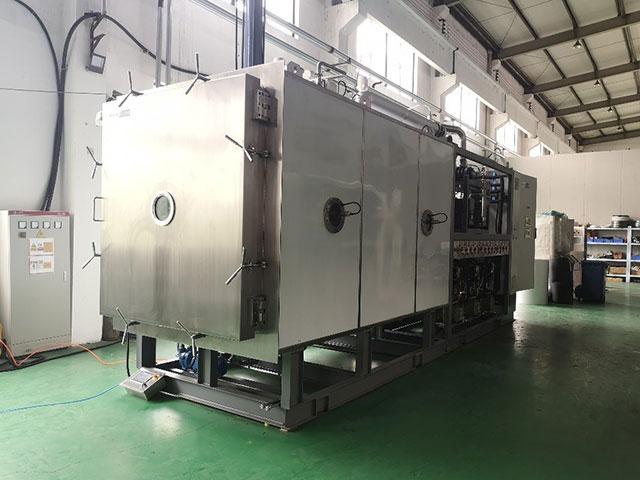

中试冻干机 中试冻干机 中试冻干机 中试冻干机
标准CIP机型
  单位 0.5 1 2 3 5 7.5 10 13 15 20 25 30 40
搁板面积 m² 0.52 1.08 2.16 3.24 5.40 7.56 9.72 12.96 14.40 19.80 24.67 29.60 41.86
捕水能力 Kg 10 20 40 60 100 150 200 250 300 400 500 600 800
φ 16 西林瓶 瓶 2250 4500 8600 13000 22000 30800 39600 53000 58800 80900 101000 119500 171700
φ 22 西林瓶 瓶 1150 2300 4600 6900 11200 15700 20200 27000 30000 41000 51600 63400 87700
板层尺寸 （深） mm 500 600 900 900 1200 1200 1200 1200 1200 1495 1500 1800 2000
板层尺寸（宽) mm 350 450 600 600 900 900 900 1200 1200 1200 1495 1495 1495
板层数量 块 3+1 4+1 4+1 6+1 5+1 7+1 9+1 9+1 10+1 11+1 11+1 11+1 14+1
板层间距 mm 100 100 100 100 100 100 100 100 90 100 100 100 90
板层温度范围 ℃ -55~~+70
冷阱极限温度 ℃ -75
极限真空 Pa 1
装机功率 Kw 8 11 20 26 38 48 59 75 78 102 122 139 188
冷却水用量 M³/h / 4 5 10 13 16 20 24 24 34 40 40 45
清洗水用量 L/min / 100 130 160 190 220 255 290 320 350 360 360 380
压缩空气用量 L/min / 40 40 40 40 40 50 50 50 60 80 80 100
外形尺寸（长） mm 950 3000 4380 4380 4700 5100 5200 5400 5400 6800 7000 7500 9200
外形尺寸（宽） mm 1520 1000 1300 1300 1650 1650 1650 1950 1950 2000 2450 2450 2700
外形尺寸（油缸处高） mm 1835 2350 2850 3000 2950 3250 3650 3650 3650 4200 4250 4250 4350
空载重量 T 0.98 2.5 3 4 5.2 6.2 7.5 8.5 10 14 18 21 25
标准SIP/CIP机型
  Unit 1 2 3 5 7.5 10 13 15 20 25 30 40
搁板面积 m² 1.08 2.16 3.24 5.40 7.56 9.72 12.96 14.40 19.80 24.67 29.60 41.86
捕水能力 Kg 20 40 60 100 150 200 250 300 400 500 600 800
φ 16 西林瓶 Bottle 4500 8600 13000 22000 30800 39600 53000 58800 80900 101000 119500 171700
φ 22 西林瓶 Bottle 2300 4600 6900 11200 15700 20200 27000 30000 41000 51600 63400 87700
板层尺寸（深） mm 600 900 900 1200 1200 1200 1200 1200 1495 1500 1800 2000
板层尺寸（宽） mm 450 600 600 900 900 900 1200 1200 1200 1495 1495 1495
板层数量 pcs 4+1 4+1 6+1 5+1 7+1 9+1 9+1 10+1 11+1 11+1 11+1 14+1
板层间距 mm 100 100 100 100 100 100 100 90 100 100 100 90
板层温度范围 ℃ -55~~+70
冷阱极限温度 ℃ -75
极限真空 Pa 1
装机功率 Kw 11 20 26 38 48 59 75 78 102 122 139 188
冷水用水量 M³/h 4 5 10 13 16 20 24 24 34 40 40 45
清洗用水量 L/min 100 130 160 190 220 255 290 320 350 360 360 380
灭菌蒸汽用量 kg/h 50 60 80 120 150 200 220 220 300 350 400 600
化霜蒸汽用量 kg/h 12 20 20 30 35 45 60 60 90 110 130 190
压缩空气用量 L/min 40 40 40 40 40 50 50 50 60 80 80 100
外形尺寸（长） mm 3000 4380 4380 5400 5400 5600 5700 5700 7200 7500 7900 10100
外形尺寸（宽） mm 1250 1680 1750 1900 1900 1900 2250 2250 2300 2750 2750 2850
外形尺寸（油缸处高） mm 2850 2750 3200 2750 3250 3700 3750 3850 4350 4260 4450 4550
空载重量 T 3 4 4.6 7 7.5 8.5 11 12 17 22 24 28
